NIM620高端倒置金相顯微鏡（明暗場）

適用于各類金相樣本檢測的倒置顯微鏡

NIM620金相顯微鏡可將樣本置于物鏡上方，從下方觀察樣本，廣泛應用于鋼鐵、汽車、機械、電子等行業。在樣本不平整或者體積較大的情況下，將樣品放置在平臺上，可以方便、快速地進行觀察。NIM620可用于5公斤以下的大而重的樣品，適用于數十倍至數千倍的放大觀察。

與專用分析軟件相互配合，支持各種冶金成像分析需求，助力您更加深入研究不同工藝對樣本造成的影響。

適用性更強的LED 照明

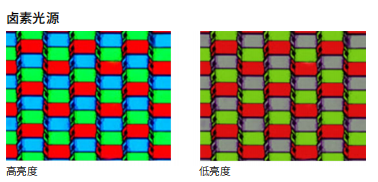

LED 照明色溫可調，亮度穩定，它能在所有亮度提供真實的彩色圖像。使用壽命長，無需頻繁更換燈泡。熱量產生少，沒有過熱風險，無需冷風扇，營造安靜無干擾的工作環境。由于 LED 照明光源的各項優勢，正替代傳統的鹵素燈光源，成為顯微鏡光源的優選。

始終保持一致的色溫

使用友好性

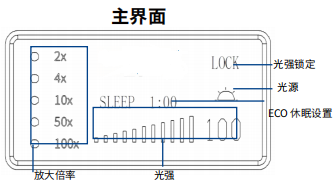

顯微鏡狀態顯示功能顯微鏡前端的液晶

屏幕能夠顯示顯微鏡的使用狀態，包括

倍率、光照強度、待機狀態等。

亮度記憶功能:能夠記憶在使用每個物鏡

時的照明亮度，當不同物 鏡相互轉換時，

自動對光強進行調節，減少視覺疲勞，提

高工作效率。

實現大體積樣本的觀察

應用場景：

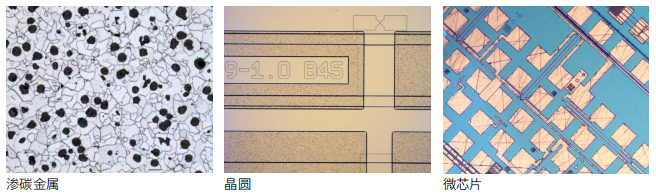

金屬腐蝕、金屬流動或者滲碳金屬類研究樣本體積較大，晶圓、集成電路分裝檢測類樣本往往面積較大，傳統的金相顯微鏡很難金相完整的觀察。

解決方案：

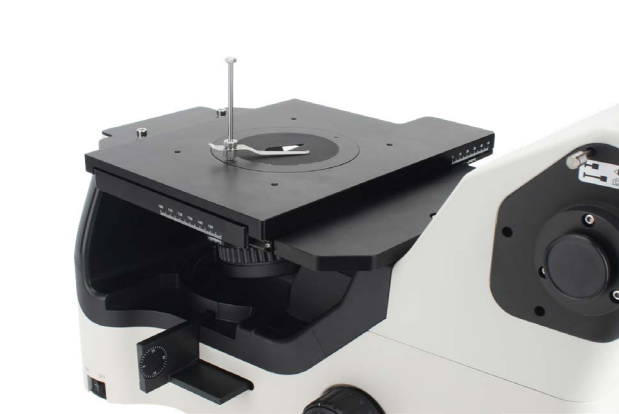

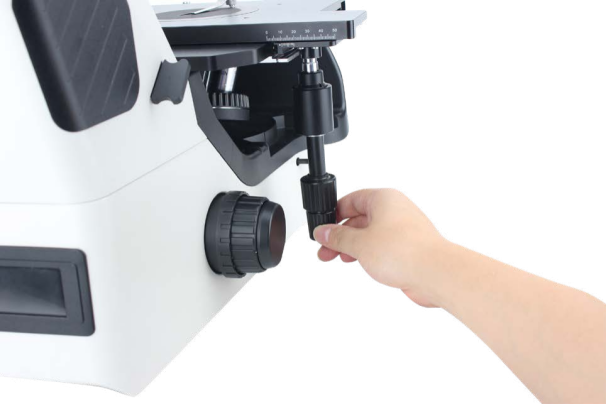

適用于各類金相樣本檢測的倒置顯微鏡寬敞的工作空間適合放置大而重的樣品。載物臺表面防劃，適用于各種材質和形狀材料的觀察。同時，配套有多種載物臺托板和墊片，不同形狀和孔徑的墊片可以滿足各種體積較小的樣品的觀察和分析。柔性低手位手柄，兼具了樣品移動觀察的準確性和舒適性。

高低不平的金屬樣本

應用場景：

金相樣本往往表面凹凸不平，而且反光嚴重，這導致觀察時很難觀察到細微的材料結構和瑕疵狀態。不清晰的晶體紋理和表面狀態的圖像質量可能會影響驗收和測量結果的判斷。

解決方案：

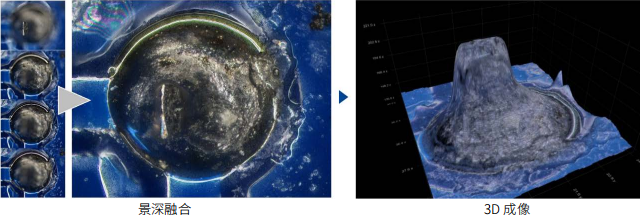

高動態圖像和景深融合，完善金相成像利用HDR模式，可以輕松的觀察到金相組織中用常規模式難以觀察到的耀眼晶體部分，提高了圖像的精度，減少了誤判，增加測量的可信度。景深融合和 3D 重建模式，能夠獲得整個樣品的全聚焦圖像，無論拋光表面是否不平或傾斜，大大減少了工作量和工作時間。

大范圍全景成像

應用場景：

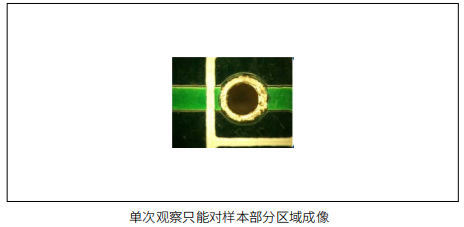

某些特定領域的樣本，需要用大面積的放大圖像進行觀察。例如在冶金檢查中，為了更全面的了解不同工藝的影響，通常檢查樣品整體的金屬流動和滲碳條件。

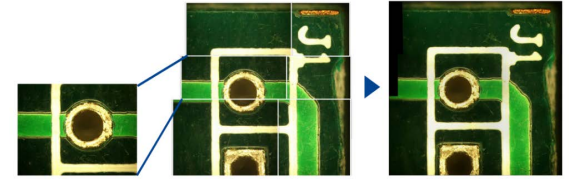

解決方案：圖像拼接

使用圖像處理軟件，只需要手動移動平臺，就能對多張圖片進行拼接，形成高倍率大視場范圍成像。

該功能可以輕松獲取大面積的圖像，顯著減少所需的時間和精力。

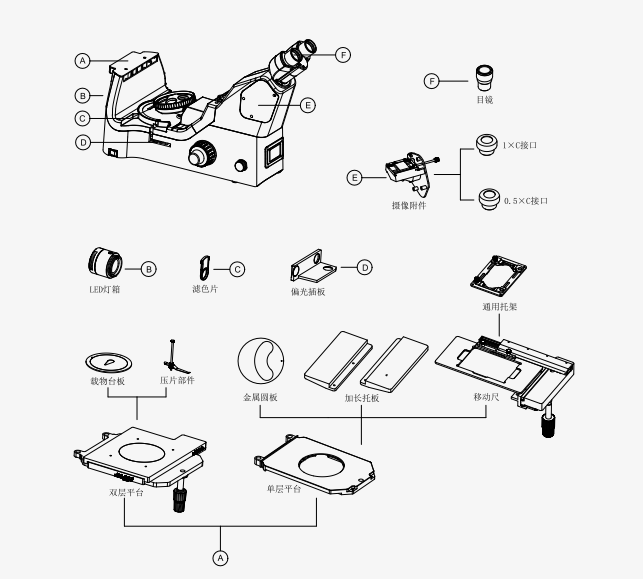

系統配置圖 SYSTEM LAYOUT

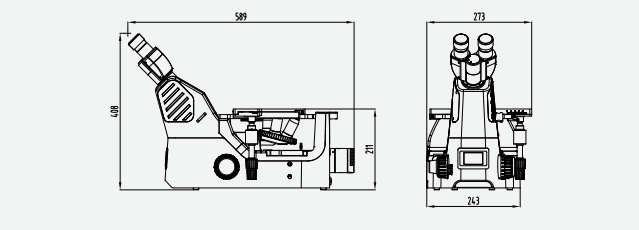

尺寸圖 DIMENSION FIGURE (單位：mm)

NIM620倒置金相顯微鏡配置表

一、產品簡介

MC1200高清工業相機，其有效像素是1200 萬、它們提供了強大的即插即用支持， 操作簡便快捷，同時自帶強大的成像軟件， 是您進行實驗室教學、醫療工業等領域的又一不俗之選。

二、產品特點

1.設置簡單：

您可以方便快速地完成對相機的各種設置。快速的動態圖像獲取使可以在多種場合下使用，在教育領域和醫療工業研究方面更是有出色的表現。

2.USB3.0 即插即用：

提供了強大的即插即用支持，您可以在同一臺電腦上同時連接一臺以上的相機進行使用。若您需要另外一臺相機，您只需將它連接到您的電腦即可直接使用。

3.免費的成像軟件和第三方軟件支持：

軟件提供自帶的免費成像軟件，操作便捷，輕松的點擊便可幫助您獲得一幅您需要的圖像。同時，該軟件還含有強大的處理功能，對您完成科學研究提 供了有力的支持。不僅如此， 還兼容包括 TWAIN 與DirectShow 在內的第三方軟件，極大地豐富了您的軟件選擇。

4.優良的性能材質

真正的 1200萬素彩色 CMOS 逐行掃描圖像傳感器，無壓縮、無插補。動態范圍大，支持靜態的圖像捕捉（JPG、BMP）支持標準 C-MOUNT 鏡頭及各類定制鏡頭, 堅固耐用的鋁合金外殼

三、配套軟件攻能

1、專業配套軟件，與儀器一體

2、自動/手動 一鍵白平衡，區域白平衡；

3、實時景深擴展，靜態景深擴展；

4、反射率檢測，計數功能；

5、測量數據EXCEL表格輸出，配套圖文報告軟件；

6、圖像陰影校正，圖像裁剪，圖像拼接，各種圖像處理功能；

專業定量金相圖像分析計算機操作系統：

金相圖像分析系統配置的“專業定量金相圖像分析計算機操作系統(SRMAS 軟件)”對采集的試樣圖譜進行處理和實時比對、檢測、評級、分析、統計及輸出圖文報告。軟件融合了當今先進的圖像分析技術，為金相顯微鏡和智能分析技術的完美結合，系統測量、評定結果快速、正確，符合國標(GB) 和其它相關行業標準(JB/ YB/ HB/ QC/ DL/ DJ/ ASTM 等)。系統全部中文界面 (也可以選擇英文版本)，簡潔明了和操作方便，經過簡單培訓或?qū)φ帐褂谜f明書，就可自如操作。并為學習金相常識和普及操作提供了快捷方法。

系統包括如下主要功能：

◇圖像編輯軟件：圖像采集，圖像存儲等十多種功能；

◇圖像軟件：影像增強，圖像疊加等十多種功能；

◇圖像測量軟件：周長、面積、百分含量等幾十種測量功能；

◇輸出方式：數據表格方式輸出，直方圖輸出，圖像打印輸出。

專用金相軟件包：

◇晶粒度測量評級（晶界提取，晶界重建、單相、雙相、晶粒度測量、評級）；

◇非金屬夾雜物測量、評級（其中包括硫化物、氧化物、硅酸鹽等）；

◇珠光體、鐵素含量測量、評級；球墨鑄鐵石墨球化率測量評級；

◇脫碳層、滲碳層測量，表面涂層厚度測量；

◇鐵素體、奧氏體型不銹鋼中相-面積測量；

◇高硅鋁合金初晶硅與共晶硅分析；

◇鈦合金材料分析……等；

◇包含進行比對的近 570種常用金屬材料的金相圖譜，適應絕大多數單位金相分析和檢驗的要求；

◇鑒于新材料和進口牌號材料的不斷增加，對于軟件中尚未錄入的材料及評定標準，可以度身定制和錄入。

示例圖譜：(軟件中包含近 570 種常用金屬材料的金相圖譜)
